諧波對供配電的危害

主要表現在以下幾個方面：

對供配電線路的危害

影響線路的穩定運行

供配電系統中的電力線路與電力變壓器一般采用電磁式繼電器、感應式繼電器或晶體管繼電器予以檢測保護，使得在故障情況下保證線路與設備的安全。特別對于電磁式繼電器來說，電力諧波常會引起繼電保護及自動裝置誤動或拒動，使其動作失去選擇性，可靠性降低，容易造成系統事故，嚴重威脅電力系統的安全運行。

晶體管繼電器雖然具有許多優點，但由于采用了整流取樣電路，容易受諧波影響，產生誤動或拒動。這樣，諧波將嚴重威脅供配電系統的穩定與安全運行。

影響電網的質量

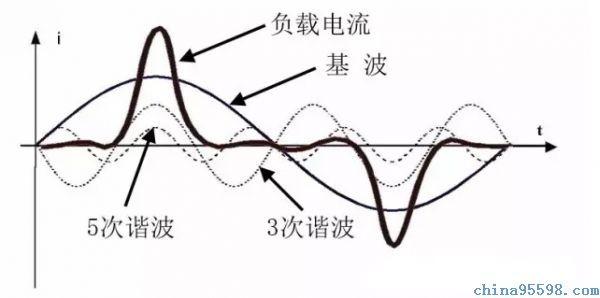

電力系統中的諧波能使電網的電壓與電流波形發生畸變。配電系統中的中性線，由于熒光燈、調光燈、計算機等負載，會產生大量的奇次諧波，其中3次諧波的含量較多，可達40%；三相配電線路中，相線上3的整數倍諧波在中性線上會疊加，使中性線的電流值可能超過相線上的電流。另外，相同頻率的諧波電壓與諧波電流要產生同次諧波的有功功率與無功功率，從而降低電網電壓，浪費電網的容量。

對電力電容器的危害

當電網存在諧波時，投入電容器后其端電壓增大，通過電容器的電流增加得更多，使電容器損耗功率增加。對于膜紙復合介質電容器，雖然允許有諧波時的損耗功率為無諧波時損耗功率的1.38倍；對于全膜電容器允許有諧波時的損耗功率為無諧波時的1.43倍,但如果諧波含量較高,超出電容器允許條件,就會使電容器過電流和過負荷,損耗功率超過上述值，使電容器異常發熱，在電場和溫度的作用下絕緣介質會加速老化。尤其是電容器投入在電壓已經畸變的電網中時，還可能使電網的諧波加劇，即產生諧波擴大現象。另外，諧波的存在往往使電壓呈現尖頂波形，尖頂電壓波易在介質中誘發局部放電，且由于電壓變化率大，局部放電強度大，對絕緣介質更能起到加速老化的作用，從而縮短電容器的使用壽命。一般來說，電壓每升高10 %，電容器的壽命就要縮短1/2左右。再者，在諧波嚴重的情況下，還會使電容器鼓肚、擊穿或爆炸。

對電力變壓器的危害

諧波使變壓器的銅耗增大，其中包括電阻損耗、導體中的渦流損耗與導體外部因漏磁通引起的雜散損耗都要增加。諧波還使變壓器的鐵耗增大，這主要表現在鐵芯中的磁滯損耗增加。諧波使電壓的波形變得越差，則磁滯損耗越大。同時由于以上兩方面的損耗增加，因此要減少變壓器的實際使用容量，或者說在選擇變壓器額定容量時，需要考慮留出電網中的諧波含量。除此之外，諧波還導致變壓器噪聲增大，變壓器的振動噪聲主要是由于鐵芯的磁致伸縮引起的，隨著諧波次數的增加，振動頻率在1kHZ左右的成分使混雜噪聲增加，有時還發出金屬聲。

對電力電纜的危害

由于諧波次數高頻率上升，再加之電纜導體截面積越大趨膚效應越明顯，從而導致導體的交流電阻增大，使得電纜的允許通過電流減小。另外，電纜的電阻、系統母線側及線路感抗與系統串聯，提高功率因數用的電容器及線路的容抗與系統并聯，在一定數值的電感與電容下可能發生諧振。

對用電設備的危害

對電動機的危害

諧波對異步電動機的影響，主要是增加電動機的附加損耗，降低效率，嚴重時使電動機過熱。尤其是負序諧波在電動機中產生負序旋轉磁場，形成與電動機旋轉方向相反的轉矩，起制動作用，從而減少電動機的出力。另外電動機中的諧波電流，當頻率接近某零件的固有頻率時，還會使電動機產生機械振動，發出很大的噪聲。

對低壓開關設備的危害

對于配電用斷路器來說，全電磁型的斷路器易受諧波電流的影響，使鐵耗增大而發熱，同時由于對電磁鐵的影響與渦流影響，使脫扣困難，且諧波次數越高影響越大；熱磁型的斷路器，由于導體的集膚效應與鐵耗增加而引起發熱，使得額定電流降低與脫扣電流降低；電子型的斷路器，諧波也會使其額定電流降低，尤其是檢測峰值的電子斷路器，額定電流降低得更多。由此可知，上述三種配電斷路器都可能因諧波產生誤動作。

對漏電斷路器的危害

對于漏電斷路器來說，由于諧波匯漏電流的作用，可能使斷路器異常發熱，出現誤動作或不動作。對于電磁接角器來說，諧波電流使磁體部件溫升增大，影響接點，線圈溫度升高使額定電流降低。對于熱繼電器來說，因受諧波電流的影響也要使額定電流降低。在工作中它們都有可能造成誤動作。

對弱電系統設備的干擾

電力線路上流過的幅值較大的奇次低頻諧波電流，通過電磁感應、靜電感應與傳導方式耦合時，會在鄰近電力線的通信線路中產生干擾電壓，其中電感應與靜電感應的耦合強度與干擾頻率成正比，傳導則通過公共接地耦合，有大量不平衡電流流入接地極，從而干擾計算機網絡、通信、有線電視、報警與樓宇自動化等弱電設備。

影響電力測量的準確性

目前采用的電力測量儀表中有磁電型和感應型，它們受諧波的影響較大。特別是電能表（多采用感應型），當諧波較大時，將產生計量混亂，測量不準確。

諧波對人體有影響

從人體生理學來說，人體細胞在受到刺激興奮時，會在細胞膜靜息電位基礎上發生快速電波動或可逆翻轉，其頻率如果與諧波頻率相接近，電網諧波的電磁輻射就會直接影響人的腦磁場與心磁場。
