FRELPQ-PCS產品概述

無縫并離網雙向儲能變流器通過三相半橋變換器，實現整流、逆變。整流輸出經EMI濾波器濾波后注入儲能電池。逆變輸出經LC濾波器輸出正弦波電壓，再由三相變壓器隔離升壓后并入電網發電。

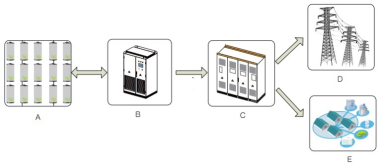

500K-630K無縫并離網雙向儲能變流器交流側輸出為三相三線制輸出，在并網運行時需要在FRELPQ-PCS與電網之間接入隔離交流變壓器，典型應用示意圖如下：

儲能變流器采用了先進的數字控制技術，優化了控制性能,提高了系統可靠性，適合于不同電池充放電需要，模塊化設計，方便安裝和維護。其主要性能特點如下：

PQ并網功能

VF并網功能

VF離網供電功能

電壓源并網功率控制功能(具有充放電控制功能)

電流源孤島檢測

并網PQ轉VF模式功能

VF輸出電壓可設置

離網并聯功能

PQ模式電網掉電自動轉VF模式

VF模式離并網無縫投切功能

電壓源孤島檢測

蓄電池自動充電功能

電池過/欠壓保護

蓄電池欠壓輔助電源自關斷

蓄電池欠壓充電自啟動

具備離網黑啟動，建立后備電源支撐

電池穩壓模式

電池電流控制模式

交流功率控制模式

電池按功率-時間曲線運行模式

關機按設置時間延時關斷負載電源

離網PQ模式、VF模式故障延時斷電池（延時時間可設置）

三電平逆變拓?fù)?，具備更高的效?/span>

具備高/低壓穿越功能

具備虛擬同步機功能

性能特點

電池管理

具備雙向變流，對蓄電池進行充放電

充電具備預充電、恒流充電、均充、浮充模式

放電具備恒功率放電、恒流放電模式

電網適應性

先進的孤島效應檢測技術

低電壓穿越、無功補償?shù)裙δ?/span>

孤網獨立運行功能

滿足智能電網設計規范，接受電網調度功能

系統特性

寬的直流電壓工作范圍

完善的顯示和通訊

電壓源并離網切換時間無縫（需配置無縫切換開關）

交流側電壓源模式具有虛擬同步電機電壓源并網功能

體積小，重量輕，極易現場安裝

支持多機并聯功能，可以擴容至MW功率等級

單機系統無需EMS系統，能夠自己獨立管理削峰填谷運行
